| 单侧开孔型 | D3(mm) | 额定测量力（kN） | ||
| PD 2517 | 17 | 0.1 | 0.2 | 0.5 |
| PD 2525 | 25 | 0.15 | 0.3 | 0.75 |
| PD 2535 | 35 | 0.3 | 0.6 | 1.5 |

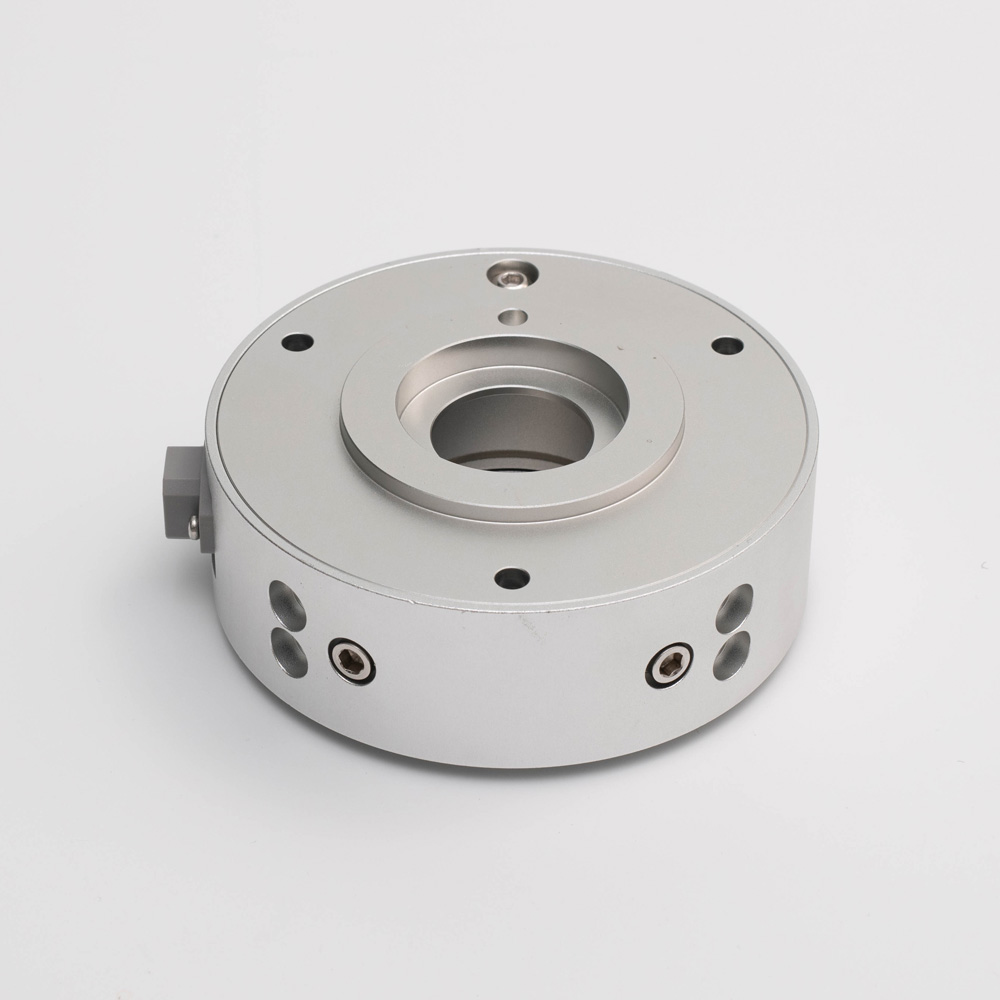

| 法兰式铝质传感器PD25 | |
|---|---|
| 精度等级 | 1 |
| 额定特性值(灵敏度) | 2mV/V |
| 结合误差 | <1% |
| 特性值公差 | 0.2% |
| 测量原理 | 应变片全桥 |
| 应变片桥的标称电阻 | 350 Ohm |
| 电桥电源电压额定值 | 10V |
| 最大允许值 | 14V |
| 机械止挡 | 1.8 至 2.4 × FN 视类型而定 |
| 工作负荷 | 1.8 至 2.4 × FN |
| 极限负荷 | 10 x FN |
| 目标测量行程 | 0.1 至 0.25 mm 视类型而定 |
| 额定温度范围 | -10 至 +60℃ |
| 工作温度范围 | -10 至 +90℃ |
| 温度系数 |
±0.5 %/10 K(特性值) ±0.5 %/10 K(零信号) |
| 防护等级 | IP54 |
| 最大允许轴向剪力 | 1 × FN |
| 重量 |
0.8kg(D3=17mm),1.25kg (D3=25mm),2.94kg(D3=35 mm) |
